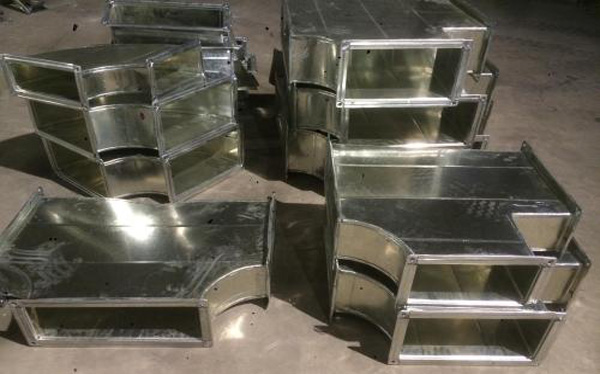

共板法蘭風管

共板法蘭製作：

1、下料；2、打孔； 3、焊接； 4、鑽螺孔； 5、上漆防腐。

以上工藝製作的法蘭盤仍然存在著互換性差的問題，現象有：

法蘭表麵不平整，矩形法蘭旋轉180度後，與同規格的法蘭螺孔不重合，內邊尺寸或兩對角線的尺寸不相等超過允許的偏差等，影響風管部件在施工現場的正常組裝。偏差小的造成在安裝過程中的不必要的修改、打孔；偏差過大造成返工和浪費。

共板法蘭製作：

標準直管由流水線上直接壓製成連體法蘭。

非標直管、彎頭、三通、四通、配件等下料後，在單機設備上完成TDF法蘭成型。

法蘭角由模具直接衝壓成型，安裝時卡在四個角即可。

法蘭間的連接用法蘭卡，由鍍鋅鋼板製作，經法蘭卡成型機成型後切割成統一的尺寸供安裝連接使用。TDF共板法蘭因與管道鋼板連成一體，不必像角鋼法蘭般打孔鉚接，在兩節管道的連接上用專用法蘭卡，四角加90度法蘭角後用螺栓連接。操作簡單，提高了效率，外觀平整、光滑，尺寸準確，互換性強，產品的質量穩定。
